回音壁丨权威杂志赞合乐hl8，出海十年铸绚烂！

宣布时间：2021-06-05

阅读：7637


克日，《钢结构希望与市场》推出合乐hl8国际外洋特辑，刊登《十年磨剑铸绚烂——合乐hl8国际十年记事》、《赖阳体育场钢拉杆装置精度控制》、《SPMT在大型钢构件运输历程中的应用研究》等文章，先容合乐hl8国际十年生长历程与前沿手艺亮点。

杂志开篇文章《十年磨剑铸绚烂——合乐hl8国际十年记事》由合乐hl8国际副总工程师兼手艺中心总监郭静执笔，以合乐hl8国际外洋市场拓展与标记性项目承接为主线，讲述合乐hl8国际十年间深耕外洋市场、潜心手艺研发、赓续合乐hl8精神的斗争故事。

十年磨剑铸绚烂——合乐hl8国际十年记

关于合乐hl8国际 >

ABOUT JINGGONG STEEL

合乐hl8国际钢结构有限公司（以下简称“合乐hl8国际”）建设于2010年，总部位于中国的金融之都上海。作为上市公司合乐hl8钢构集团的全资子公司，合乐hl8国际肩负着走出国门、把品牌推向天下的重任，是驻足中国、面向全球的钢结构专业承包商。合乐hl8国际承建的项目已在全球市场各处着花，产品笼罩近40个国家和地区，致力于承接高层和超高层钢结构、空间大跨度钢结构、公共修建钢结构及工业修建钢结构等种种钢结构的设计、制作和装置使命。

合乐hl8国际通过了美国钢结构协会AISC质量认证、欧盟市场最高品级EN 1090 EXC4认证、日本钢结构H级认证、俄罗斯GOST认证等多重国际标准认证，拥有一支高素质且熟悉外洋标准的手艺研发和设计步队，以及境外项目治理团队。公司有凌驾500名持种种国际标准证书的焊工、近千名持国标证书的焊工。

引子 >

INTRO

“专心做事，把不可能酿成可能”、“真诚待人，感动自己才华感动别人”，这些是合乐hl8国际十年来始终坚持的理念和准则，也在潜移默化地渗透到了整个团队的行动中去。依附专业手艺、优质产品和细腻治理，合乐hl8国际已经树立起一个国际化的品牌形象，是全球诸多都会地标修建的钢结构主承建商，也是行业内外公认的“精于手艺，工于品质”的名牌企业。

至今，合乐hl8国际已承接了50余项境外大型地标项目。包括有“天下枢纽”美誉的天下上面积最大的机场——阿卜杜勒·阿齐兹国王国际机场，有“修建之巅”称呼的天下最高的在建修建——沙特帝王塔，全球首例大型公共修建/全�？榛┕ば藿ā壑榘拇笄畔愀勐眉齑舐�，2022年卡塔尔天下杯主场馆——卢赛尔体育场，开创钢结构EPC一体化先河的阿斯塔纳世博馆，环保修建规范——海景壹号，标记着开合屋盖成套手艺走向外洋的印尼雅加达国际体育场等，无一不散落在天下各地以夺人眼球的姿态，跃身成为了各地的地标修建，遮掩了一处城池，绚烂地释放着钢结构修建的魅力。在这里，让我们一起回首这些项目的建设历程，感受一下合乐hl8人是怎样在外洋项目的制作历程中攻坚克难、苦心磨剑的。

经典项目回首 >

OUR ARCHITECTURAL MASTERPIECES

阿卜杜勒·阿齐兹国王国际机场位于红海之滨的沙特阿拉伯，是天下上面积最大的机场，修建面积67万㎡，屋盖投影面积约24.5万㎡，结构用钢量约2.9万t，肩负着沙特经济生长与宗教文化辐射的功效。

该项目的钢结构集中漫衍在机场出发区的主航站楼、指廊、国际区域交通中心与46座登机桥这四个部分,合乐hl8国际认真机场钢结构的优化和节点设计、加工制作、装置及项目治理等事情。项目按美标标准执行。该项目体量超大，是首个标记着合乐hl8国际真正走向外洋、严酷执行外洋标准、对接国际标准的项目。

该项目的手艺要害点在于设计与加工的手艺参数的协调、防腐与防火施工的治理流程、高质量标准和美标物资的落实等方面。

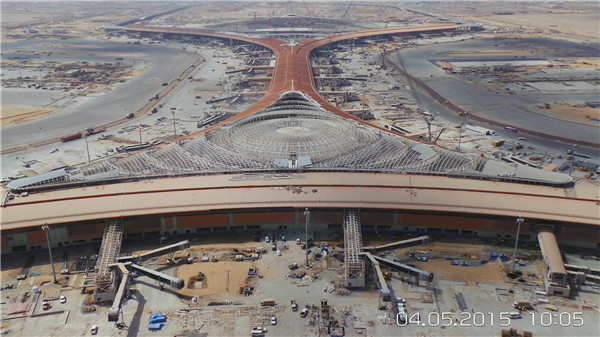

△阿卜杜勒·阿齐兹国王国际机场钢结构装置现场

该项目的修建外露钢结构AESS要求高，构件加工难度大，主要体现在铸钢件较多、平滑的外观要求、设计要求与弯管加工工艺爆发矛盾等方面。修建构件外貌品级为AESS-4级，要求泛起自然平滑的外观。经重复试验并经由多次与设计方商讨手艺、与总包商讨本钱，最终告竣了共识：增厚管壁并接纳热弯工艺，对R/D≤20的356mm直径圆管，管壁最小取10mm，接纳中频弯管工艺。在商讨和妥协的历程中，充分体现了外洋项目中质量先行、质量高于本钱的理念。

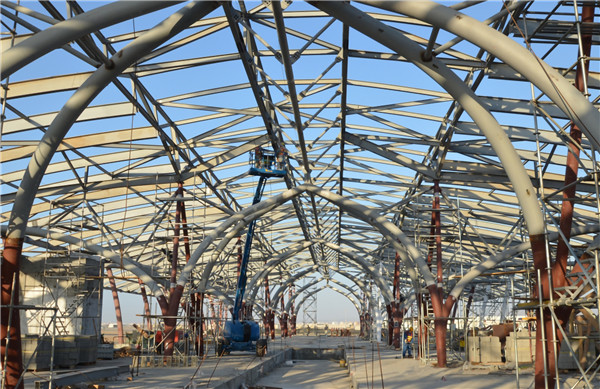

△阿卜杜勒·阿齐兹国王国际机场屋面钢结构

该项目铸钢件共480个，总重约1,100t，用于指廊柱脚。铸钢件的形状较为重大，铸件长度达3.6m，端口处的壁厚约30mm，因此必需接纳更为合理的浇铸工艺并模拟验证才华包管铸件端口处的强度能抵达要求，以包管机加工铣槽后的截面不保存缺陷。型砂、芯砂、铸造砂（石英砂和树脂砂）的选用很是要害，新旧砂的配比也很主要，需思量综合本钱、铸件强度、铸件变形等多重因素并协调配比。合乐hl8国际在多达4个月的浇铸试验后，才找到了合理的工艺参数。

铸钢件的外貌质量必需严酷凭证标准举行控制，容不得半点纰漏，也响应开发和应用了专用的外貌处置惩罚工艺，以提高工效及确保及格的外貌质量。除外貌质量以外，铸钢件的内在质量更是质量控制的重中之重。为此，除接纳通例的UT、RT和MT探伤外，还举行了1个铸钢件剖解试验，以验证剖解件的壁厚与设计的误差水平以及材质理化性能是否均能达标。该项目铸造工艺的隶属步伐较多（浇冒口、冷铁等），外貌一连性和完整性较差，因以后期外貌处置惩罚需投入大宗资源，而涂覆油漆和防火涂料后的外貌也需抵达AESS-4级标准而无转变。

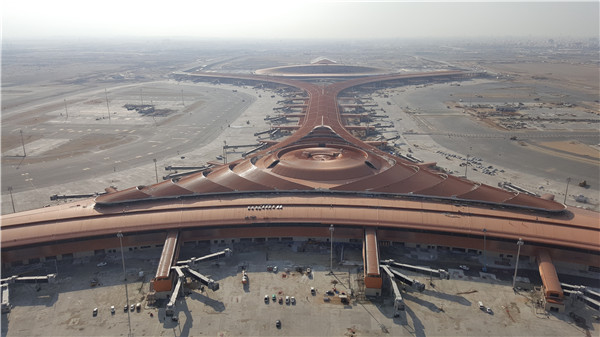

△项目完工实景

帝王塔位于沙特阿拉伯的第二大都会——吉达市，建成后的总高度达1,007m，地上251层，地下3层，包括旅馆、豪华餐厅、办公室以及天下最高的644m的观景平台，是现在在建的天下第一高楼，建成后将成为沙特的新地标。

△帝王塔远景图

合乐hl8国际认真该项目中钢结构的深化设计、加工制作和装置。亘古未有的修建高度对钢结构的质量提出了极致的要求，也成为一个极限磨练。该项目执行美标，制作执行AISC标准，焊接和检测须切合AWS标准，质料接纳ASTM572-Gr50和Gr42标准。

最大厚度达180mm的美标钢板，已经远远凌驾规范的最大厚度要求，钢板的指标缺乏依据，钢厂没有制作云云厚的美标钢板的履历。在此难题之下，合乐hl8国际一方面起劲与照料公司相同详细指标，另一方面与海内钢厂举行协商讨论，最终制造出了专为帝王塔项目度身打造，既知足受力性能要求又切合美标标准的180mm的超厚钢板。

切合美标材质和180mm厚度要求的超厚钢板，要求被制作玉成熔透焊接的H形钢，全熔透焊接须严酷按标准执行且修改不可凌驾两次。针对这个手艺难题，从坡口角度到焊材选用，以及反变形数值的选用，再到详细焊接工艺流程的制订（甚至在执行历程中开发了专用的自动化焊接装备），都层层把关，才最终包管了焊接的高质量和构件的高精度，也让业主和照料方关于中国的制造手艺有了新的熟悉。

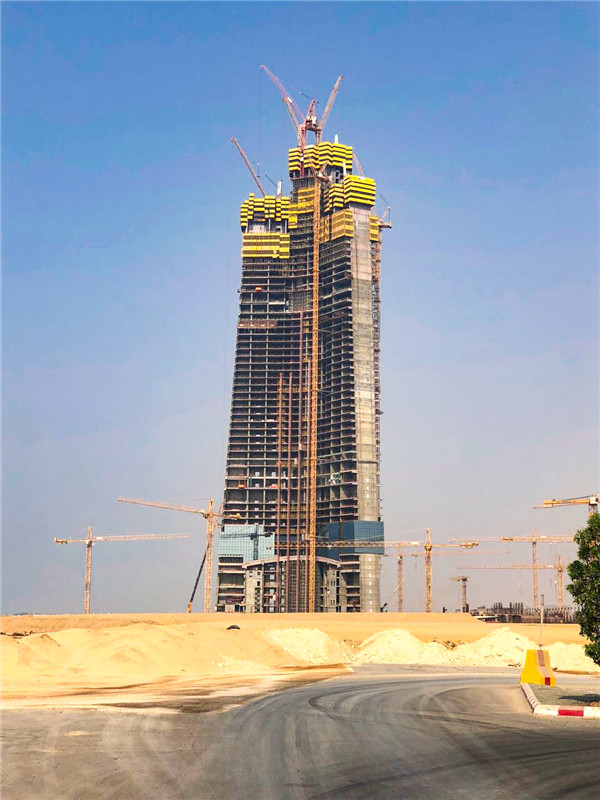

△制作中的帝王塔

创下多项天下之最的港珠澳大桥于2018年10月24日上午9时正式通车。作为香港旅检大楼的钢结构承建商，合乐hl8国际为之自豪，这项被英国《卫报》评价为“新天下七大事业”之一的工程也必将造福港珠澳三地，进一步增进各都会间的互融互通和协同生长。

在港珠澳大桥香港旅检大楼项目中，合乐hl8国际认真主钢结构的深化设计、制作与运输，总用钢量为1.75万t，其中，铸钢件总重1,100t。屋盖结构由5列45个屋面大�？椤�4列36个嵌补�？樽槌�。由于航空限高要求，在施工现场不可使用大型吊装装备，还要把大跨度、大吨位的钢构件“举到”数十米的高空。大型吊装装备的“缺席”令合乐hl8国际“巧妇难为无米之炊”，确实难。但难题关于“精于手艺、工于品质”的合乐hl8人来说只是暂时的。经由群策群力，合乐hl8国际提出了将屋面大�？樵谝斓仄醋巴瓯稀⒃偻ü吩说较愀邸⒃谑┕は殖〗幽陕菟ㄗ爸米楹掀鹄吹募苹�。由于接纳的是�？榛┕な忠�，合乐hl8国际最终确定了在中山市的施工现场将钢结构分块连同屋面系统、水暖、机电、室内装修等组装成为整体。单个�？榈暮Ｔ俗畲蟪叽缥�60m×25m×17m，重880t，使用SPMT装船。这种�？榛┕な忠找郧爸辉诤Ｑ蟆⑶帕汗こ讨薪幽晒�，在大型公共修建领域接纳�？榛┕な忠�，这尚属首次。要把这样一个形状像下降伞、头重脚轻的庞然大物送上船只绝非易事。经由对码头潮汐纪律的重复研究，合乐hl8人巧妙地使用平潮时段将屋面大�？樗蜕洗�。装运历程必需对�？槭芰傩姓闪考嗫�，对SPMT�？槌档南喽晕灰萍巴健⒍ド叨茸髯既房刂�，上船时压舱水和上船速率必需严酷匹配，且转运装船历程的诸多操作只能在数小时内完成。为此，合乐hl8国际安排专人全程跟踪转运历程中的受力、位移等数据，实时调解�？槌档乃俾省⑵虻炔问�，有用地将误差控制在可接受的规模内。�？樯洗�，手艺职员要充分思量其重心转移对甲板、码头间相对高度的影响，团结调载及涨潮来控制船岸的相对高度，接纳一系列有用步伐务必使�？樗乘熳按⑽？樽死痰那寰埠透咝П＜莼ず�。

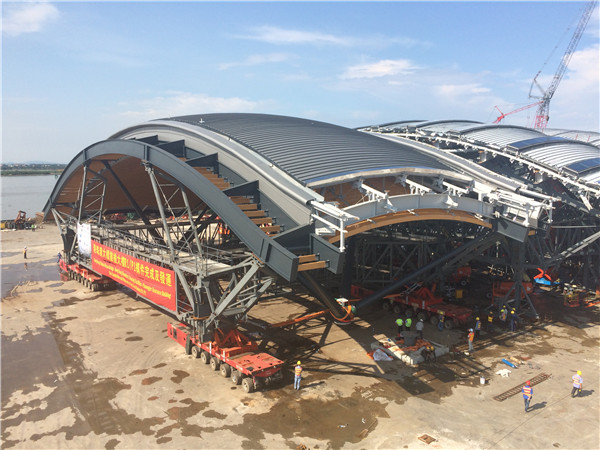

△香港旅检大楼SPMT转运

不但云云，该项目中大型重大铸钢件的外观还须知足严苛的欧洲CT9的标准要求，钢结构外貌要抵达美标AESS-4最高品级标准。该项目中构件之间的毗连节点繁多，大部分都接纳全螺栓毗连。为了包管严丝合缝，工程师和治理者接纳了特殊有用的施工步伐使得螺栓毗连能抵达钢结组成形以及屋面施加其他荷载两阶段都能高精度对接的要求。该项目实验的效果证实，由于历经了众多外洋项目的磨炼，合乐hl8国际在构件的外貌处置惩罚、防火和油漆加工质量等方面已抵达了国际修建钢结构领域的顶尖水平。

该项目开创了海内外大型公共修建装配式/�？榛┕さ南群�，对以后装配式/�？榛忠赵诖罂缈占浣峁挂约案卟恪⒊卟憬峁怪械挠τ镁哂衅舴⒑徒杓淖饔�。

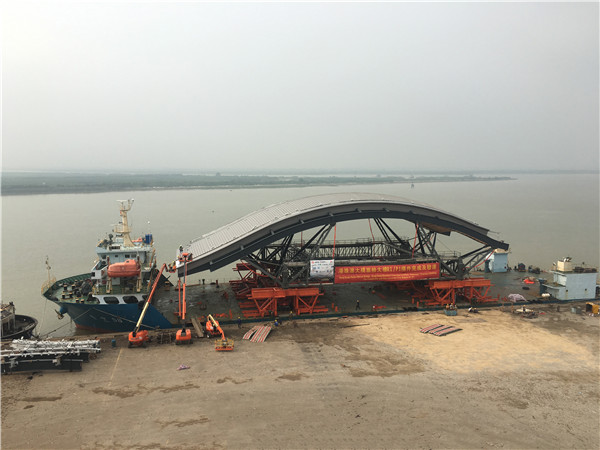

△香港旅检大楼�？楣鲎吧洗�

卢赛尔体育场是2022年卡塔尔天下杯的主场馆，这里将举行开幕式、揭幕战、终结式以及决赛。这座体育场用钢量约3万t，形状酷似一只阿拉伯“金碗”，闪灼在波斯湾畔。其整体平面投影为圆形，直径310m，能够容纳9.2万名观众，比鸟巢还多1,000个座位。这是现在中国企业在外洋制作的规模最大、容纳人数最多的专业体育场馆。

△卡塔尔卢赛尔体育场效果图

卡塔尔属于热带沙漠天气，炎热干燥，动辄50℃的高温顺漫天的尘暴，不但对体育场的顺遂施工和高精度要求提出了重大的挑战，也是对合乐hl8国际员工的心理和心理的双重磨练。正是在这样卑劣的情形下，合乐hl8人本着务实与立异的原则，拿出了一项又一项的手艺立异，战胜了一道又一道的工程难题。V柱�？榈牡踝靶枰蠓鹊鹘馕恍吻揖纫蠹�，古板多机抬吊基础无法知足要求，合乐hl8人就大胆接纳穿心式千斤顶举行吊装，乐成地做到了位形调解，知足了精度要求；压环单个�？橹卮�460t，合乐hl8人在仔细剖析了园地、工期、精度等各方面因素以后，坚决接纳3D扫描虚拟预拼装与实体循环预拼装相团结+�？樵耸涑礢PMT举行长距离转运等一系列步伐，一举解决了拼装园地远、工期紧、精度要求高的难题，最终将直径1.6m的圆管对接错边控制在±3mm以内；面临主体结构卸载受力重大、控制精度高的难题，合乐hl8人自行研发集顶升、卸载于一体且可实现全方位可控滑移的工装装备，将巨型钢结构的卸载精度控制在毫米级；面临业主对施工历程的严控需求，合乐hl8人坚决制订切合西欧标准的全流程治理系统，在资格预审、文件报审、焊接工艺评定、磨练检测妄想、生产全历程可追溯及约请多个第三方对项目举行全方位监理等诸多方面加足马力，包管了项目全历程实验有理有据，切合外洋规范；合乐hl8人还使用自行研发的BIM治理平台，对原质料采购、构件加工、运输、拼装、装置等全历程举行系统治理，确保了钢结构在加工、�？槠醋凹白爸煤蟮木韧耆泻涎峡恋墓时曜�。

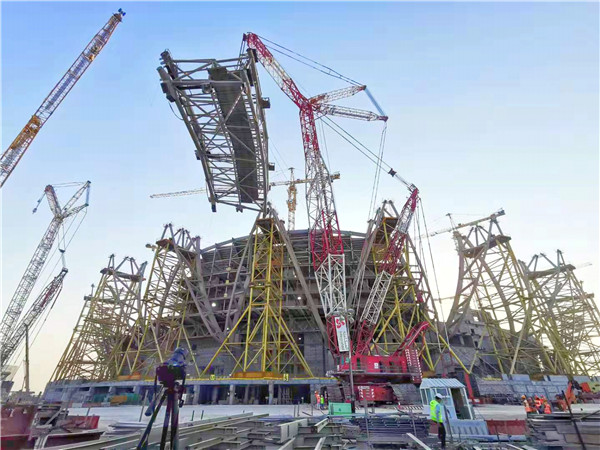

△吊装中的卢赛尔体育场

现在卢赛尔主体钢结构已顺遂完工，索膜结构和幕墙结构装置还在主要有序地举行中。

所有加入过主体钢结构施工的合乐hl8人无不叹息，在卢赛尔体育场钢结构施工的这一年多时间里，自己宛如涅槃重生。面临高温、沙尘暴，亦或是业主极高的要求，没有一个合乐hl8人被吓倒，甚至在外地疫情远超武汉之时，亦没有一人退缩，而是在科学防疫的基础上，顺遂完成了压环合拢与主体钢结构卸载等诸多要害办法，取得了最后的胜利。

合乐hl8人拼搏进取的精神也获得了业主和外地政府的高度赞誉，最终在波斯湾畔这只重大的“金碗”上画上了浓墨重彩的点睛之笔。

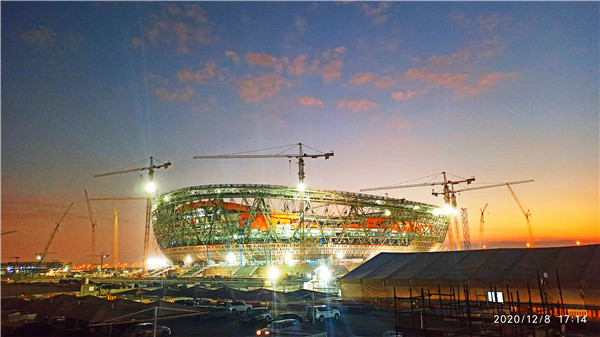

△卢赛尔体育场夜景

阿斯塔纳世博馆位于哈萨克斯坦首都阿斯塔纳，是2017年哈萨克斯坦世博会的主场馆。整个项目用钢量凌驾1.6万t，按欧洲标准执行。合乐hl8国际肩负了12个单体和4座连桥的结构设计、制作和装置使命，屋面为平面桁架结构，楼层大部分为3层的钢框架结构，连桥为管桁架结构。在这个项目中，合乐hl8国际开创了钢结构EPC一体化的先河。

阿斯塔纳冬天最低温度可达零下40℃，雪荷载极大，给钢结构的设计和现场装置带来了极大的挑战。在设计阶段，合乐hl8钢构就与修建等相关专业起劲相同配合，从资源、受力、制作质量、运输分段、装置便捷性等各方面周全思量整个项目的影响因素。该项目所有接纳螺栓毗连，节点重大，四个偏向均带牛腿，加工和装置精度要求极高。在这种情形下，通过部分实体预拼装加虚拟预拼装手艺可包管现场100%的穿孔率。

项目的外露钢结构要求很高。柱为焊接方形截面钢柱（SHS450X450），钢柱直接外露，对柱的外观要求很高，屋面局部由网格形状的钢结构支持玻璃天窗，网格由RHS600X300X8X10的箱型截面组成，对钢构件外貌的外观要求也很是高。

针对阿斯塔纳冬天最低零下40℃的超低温条件，举行带滑移支座的桁架装置，最终接纳全螺栓来阻止低温焊接。4座连桥是带滑移支座的大跨度空间三角桁架弯桥，最大跨度约75m，两头支持在钢柱柱顶，接纳满堂脚手架支持、分步卸载的方法最终实现了钢结构的装置。

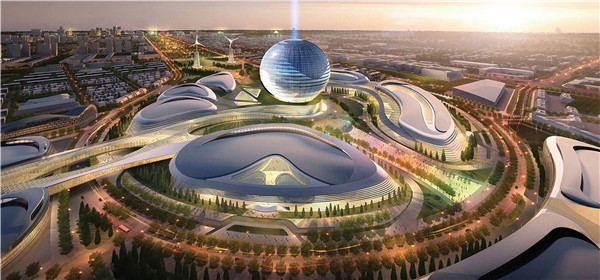

△阿斯塔纳世博馆远景图

海景壹号项目位于新西兰奥克兰市，为纯钢结构住宅，总修建高度为192m，地上53 层，地下5层，标准层面积约900㎡，总修建面积约6万㎡，总用钢量为1.1万t。海景壹号是外地最高的钢结构修建，也是中国施工企业第一次承接的新西兰超高层项目。结构系统为纯钢结构外支持框架，工具两侧结构划分在124m及144m高度处立面倾斜，于顶部搜集成尖顶，最终知足了该修建唯美的外观需求。

该项目严酷执行澳州及新西兰的设计、加工及施工标准且由外地设计方、监理及市政厅全历程羁系。这是中国企业首次在新西兰承接大型修建项目，以是各方对中国企业的能力保存质疑是无可非议的。外地各方多次到合乐hl8国际考察各项流程、文件报审、原质料及加工质量等情形，对运送到现场的钢构件也随机取样抽查以确保每根构件都能知足要求。合乐hl8国际对每个环节都字斟句酌，经受住了严苛的磨练，消除了老外对“中国制造”心存的疑虑。

该项目的构件及节点设计很是重大，焊接量惊人，一个X形斜撑节点由100余块20~90mm差别厚度的钢板组成。外露钢结构需知足AESS4品级的外观要求，所有构件的加工精度都需要抵达毫米级。为了知足严苛的项目要求，合乐hl8国际接纳了实物模子剖析、预拼装、三维扫描、多道尺寸检测等多重步伐来知足最终的加工精度要求。

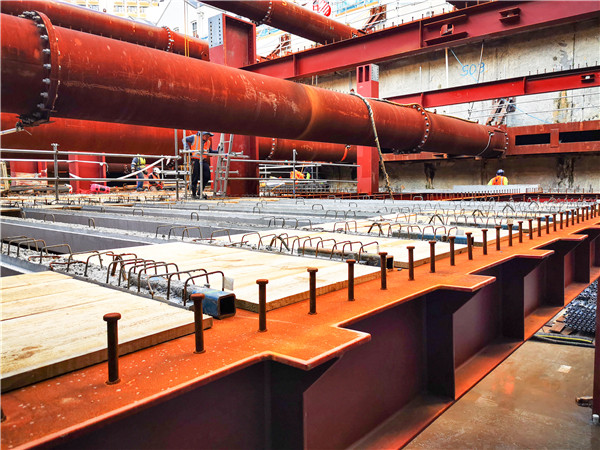

△海景壹号施工现场

该项目也是首个高抗震地区接纳全螺栓毗连的超高层项目，接纳10.9级大直径高强螺杆毗连X形和K形巨型支持节点，其余节点也接纳高强螺栓毗连。这对修建物的装置精度提出了极高的要求。合乐hl8国际接纳充分思量基础刚度的结构预变形计划，以及可调解的螺栓毗连节点，加上现场丈量及反响机制等，知足了装置的各项要求。

2020年，合乐hl8国际顶住了疫情带来的倒运影响，顺遂完成了地下挡土墙支持的安拆及地下室钢结构的装置事情，地上结构的加工及装置也在有条不紊地睁开，预计结构将于2022年中封顶，届时该项目又将成为合乐hl8国际在新西兰的一座里程碑，为中国企业进入外地市场夯实基础。

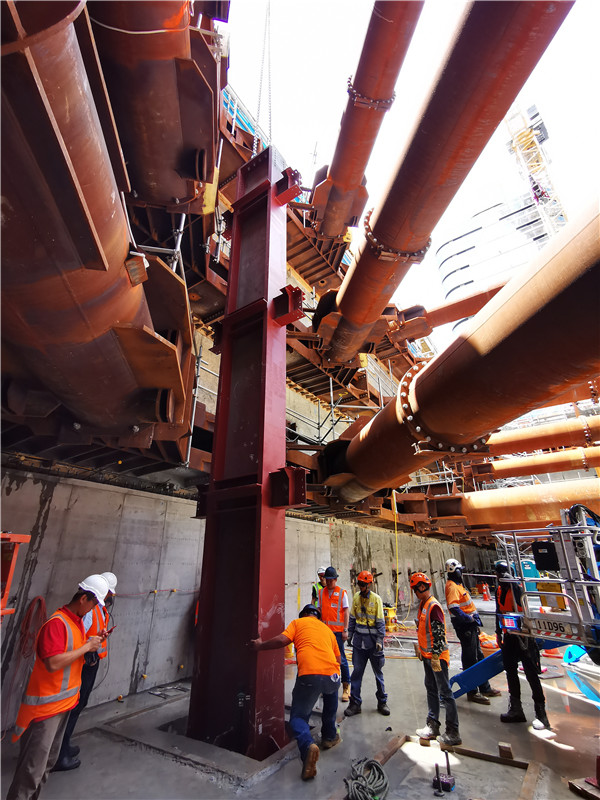

△海景壹号项目第一吊钢柱就位

2020年，在新冠疫情肆虐和国际经济形势阴晦的大配景下，合乐hl8国际依附手艺优势，顺遂承接了印尼雅加达国际体育场钢结构工程。该项目是合乐hl8首次将自有的钢结构开合屋盖成套手艺乐成推向外洋市场的一个具有里程碑意义的项目。

雅加达国际体育场可容纳8.2万人，屋面钢结构包括牢靠屋盖和开合屋盖，屋盖最高点标高82m。牢靠屋盖呈椭圆形，长轴270m，短轴245m，投影面积6万㎡。牢靠屋盖由井字形大跨度预应力张弦主桁架、次桁架及桁架间填充网架组成，接纳地面拼装、起源张拉后整体提升就位以及高空散件嵌补的一体化施工计划�？衔莞怯闪狡钥墓靶慰占滂旒茏槌�，可沿支承于长轴主桁架顶部的轨道梁滑动。单片开合屋盖的投影尺寸为80m×57m，全开、全闭状态旋转角度为±4.7°，移动行程为53m�？衔莞亲氨赶低持饕ɑ迪低场⒌缙刂葡低澈图嗫叵低�。每片开合屋盖两侧各由7辆台车支持，相邻两台车之间设置一辆驱动小车，台车与驱动小车间通过推拉杆毗连，屋盖运行时动力系统接纳销齿条系统传动、推拉杆漫衍式驱动。

该项目涉及牢靠屋盖和开合屋盖的跨专业协同；大跨度预应力张弦桁架和填充网架的差别结构系统间协同；地面张拉、整体提升与高空散装差别施工工艺间协同；中国要害手艺和施工治理输出与外地劳务团队间协一律多维度的手艺上和治理上的协调，设计、制作、装置难度很是大。

该项目制作工期紧且制作精度要求很是高。主桁架统一个节点处腹杆交汇数目多，空间角度重大，大部分接纳法兰板栓接或插板栓接，需要很是高的加工精度才华包管现场的顺遂拼装。为此，合乐hl8国际对圆管准确放样、编程，接纳数控相贯线切割机切相贯口，提高切割精度；接纳AMADA三维数控钻床钻孔，准确控制钻孔位置和孔径；同时，工厂通过实体预拼装确保牛腿焊接定位精准�？衔莞腔刀ο低彻赜诠斓雷爸镁鹊囊蠹量�，由于轨道与轨道梁之间无调解结构，因此只有严酷包管轨道梁的加工及装置精度，才华包管轨道的精度。为此工厂严酷控制轨道梁的加工工艺，通过制订合理的焊接顺序，减小焊接变形量，并在钢板长度偏向下料时思量焊缝缩短赔偿值；通过设置工艺隔板及焊后的丈量调解，包管轨道梁断面的平整度。现场装置时接纳了地面起源牢靠、高空准确调解、轨道焊接讨论打磨平滑的计划。只管生产使命重、时间短，但合乐hl8钢构项目部、手艺部、采购部及工厂等职能部分发挥团结一心、战胜难题、相互协作的精神，全力配合一线生产，牢靠屋盖主次桁架终于在2020年12月下旬所有保质保量完成且顺遂发货，赢得了印尼总包方的盛赞。

印尼现场工地的装置还在如火如荼、有条不紊地举行着，合乐hl8团队将继续秉持“精于手艺、工于品质”的企业精神，继续推进该项目早日完工。

△印尼雅加达国际体育场效果图

结语 >

EPILOGUE

今天，这些修建或已完工，或正在如火如荼地举行之中，无一不凝聚着合乐hl8国际的员工们的汗水和智慧。它们就像一颗颗镶嵌在天下国界中的璀璨明珠熠熠生辉，承载着修建工程领域的重重厘革，推动着钢结构手艺的生长。合乐hl8国际，十年磨剑，砥砺前行，必将用一枚枚闪灼在天下国界上的闪亮地标铸就亘古未有的新绚烂。

新闻链接 >

NEWS LINK

《钢结构希望与市场》杂志由同济大学、中国修建金属结构协会主理，主要报道钢结构市场信息，宣传和推广企业的新手艺、新产品，展示企业新理念、新视角，推广和普及钢结构的应用，以生动生动的形式建起企业与设计院、高校、业主之间相同桥梁和互动平台，在业内广受好评。
